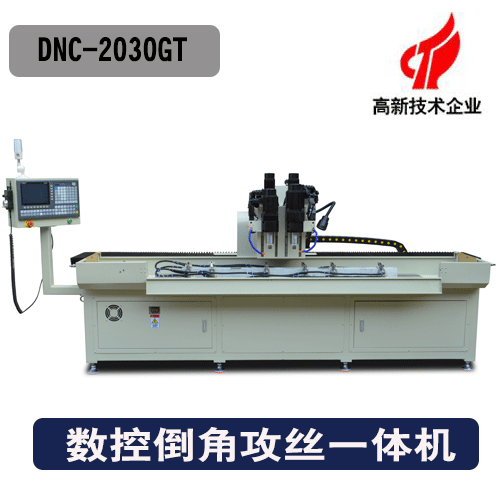

數控倒角攻絲一體機 |
|
☆外形尺寸：3500*1500*1700
|
|
☆有效行程：2000*300*200mm
|
|
☆機床重量：1700KG
|
|
☆倒角主軸功率：1.2(KW),0-3000(rpm)
|
1、DNC-2030GT數控倒角攻絲一體機有效加工行程為：X軸2000*Y軸300*Z軸200(mm），整機顏色為灰色，加工主要以倒角和攻絲兩道工序?yàn)橹鳌?br />
2、DNC-2030GT數控倒角攻絲一體機根據客戶要求為機床三面開口，左右兩側設計為完全開口，而前側為避免水花、及鐵屑等濺射到外面，同時又方便上下料，將前側擋風板設計為可放下或關合上。
3、DNC-2030GT數控倒角攻絲一體機定位精度為≤0.03mm，重復定位精度為≤0.03mm/1000mm,機床使用的是數控加工中心的系統，可電腦編程、手動編程或直接導入CAD圖紙加工
| 占地面積 | 3800*1500*1700mm |
| 有效加工行程 | X軸200*Y軸300Z軸200 |
| 定位精度 | ≤0.03mm |
| 反間間隙（鐳射補償前） | 0.02mm |
| X軸空移速度 | 30米/min |
| 倒角主軸功率 | 1.2（kw)0-3000(rpm)(轉速可調） |
| 攻絲主軸功率 | 2.4（kw)0-3000(rpm)(轉速可調） |
| 傳動伺服電機功率 | X軸1.5(kw)*1顆Y軸/Z軸0.75(kw) |
| 主軸錐度 | ER20 |
| 電壓 | AC220V |
| 系統儲存?zhèn)€數 | 約10000個 |
| 編程方式 | 電腦、手動編程兼用，CAD圖紙導入 |
| 機床重量 | 約1700KG |
